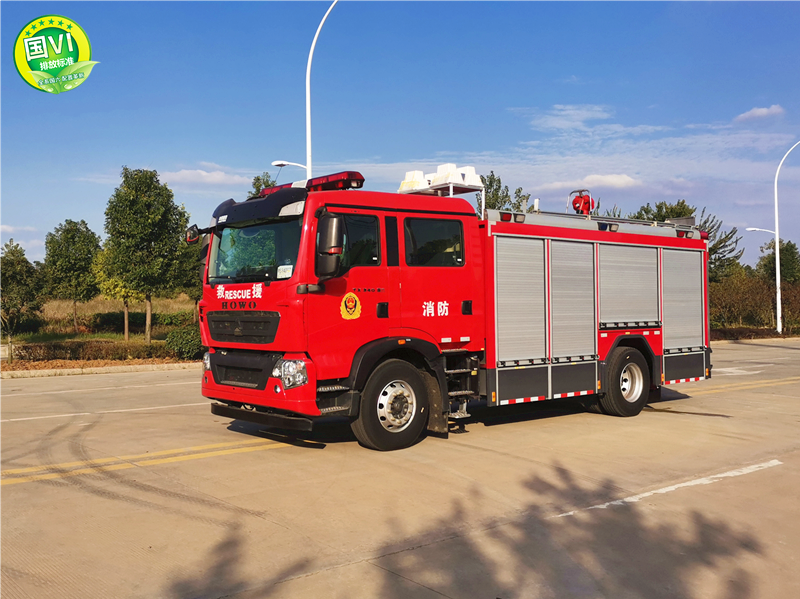

重汽A类泡沫主战消防车

一、整车主要参数

外廓尺寸：8300x2500x3430mm

**总质量：15500kg

载液量：罐体容积不小于 5000L

消防泵额定流量：60L/s@1.0MPa;30L/s@2.0MPa;

消防炮额流量：60L/s 1.0MPa

消防炮射程：≧60m（水）、≧55m（B 类泡沫）、≧35m（A 类泡沫）

前置绞盘参数：**拉力：75.6KN，驱动型式：电动

升降照明灯参数：**离地高度：≥7.6m

二、压缩空气泡沫系统主要参数

	湿泡沫			干泡沫
	流量 （L/Min）	射程 （M）	发泡倍数	流量 （L/Min）	射程 （M）	发泡倍数
出口 A	180	≥22	≥7	100	≥12	≥10
出口 B	180	≥22	≥7	100	≥12	≥10
炮出口	280	≥22	≥7
炮出口 （特湿 泡沫）	480	≥35	≥6

三、底盘主要参数

型号：ZZ5207TXFV471GF5重汽HOWO国Ⅵ底盘

驱动型式：4×2

轴距：4700mm

**车速：101km/h

发动机型号：MC07.34-60

功率：248kW

总质量：20100kg

四、主要结构：

１、驾驶室

结构：T5G-S四开门驾驶室,乘员人数2+4人。

座位设置：前排2人后排4人，其中后排乘员座位后面设有空气呼吸器固定架4个，前方约1.2米高度处有精致的安全栏杆。

翻转：前翻式电动举升翻转系统（原车自带）。

乘员室内设备：除原车设备外，加装有100W**报器、**开关、取力器**开关、指示灯。

**：驾驶室顶部安装长排LED频闪红**。

2、容罐：

载液量：

l水罐载水量：4000kg

lA类泡沫罐载液量：300kg

lB类泡沫罐载液量：700kg材质：

l水罐采用优质碳钢板焊接而成

l泡沫罐采用优质不锈钢板0Cr18Ni9焊接而成

l水罐结构：水罐为焊接式结构，前后封板、罐两侧壁板、纵横防板均设有可增加强度的梯形折筋。另有维修人孔圈以及防吸水漩涡紊流结构。

l罐顶有1个入口孔，带快速锁紧及开启装置的罐盖。

l罐顶接有1个Φ80 mm的溢水管阀结构。

l1个液位指示器。

l1个排污口。

lA类泡沫罐结构：位于水罐前顶部，内设隔板加强筋。

l罐顶设1个A类泡沫注液口。

l罐顶设1个出气口。

l罐底设1个低液位保护开关。

l1个液位指示器。

l罐底设1个排污口。

B类泡沫罐结构：位于水罐前部，其强度安全、密封可靠。

l罐顶设1个B类泡沫注液口。

l罐顶设1个出气口。

l罐底设1个排污口。

l1个液位指示器。

3、水泵：

（1）、水泵：型号：CB10.20/30.60型中低压消防泵

额定流量：60L/S@1.0MPa;30L/S@2.0MPa

材质：铝合金外壳、不锈钢泵轴、铜合金叶轮和密封环、铬镍合金齿轮

（2）、引水泵：活塞式吸深：≥7m

引水时间：≤ 50s
